Подключение, диагностика, проверка (прозвон) датчиков температуры сопротивления Pt100, Pt1000, 50М, 100М и другие

В данном разделе мы решили пояснить, как правильно подключаются датчики температуры сопротивления, чем отличаются различные схемы подключения, как проверить датчик температуры, что делать если схема подключения и датчик который есть в наличии не совпадает.

Основные схемы подключения датчиков температуры сопротивления представлены на рис.1-3.

Схемы подключения датчиков температуры Pt100, Pt1000, 50М, 100М и другие

Как видно из рисунков 1-3 датчик представляет из себя некий термоэлемент, сопротивление которого изменяется в зависимости от его собственной температуры. К термоэлементу в зависимости от схемы подключения могут быть подпаяны 2 провода (рис.1), три провода (рис.2), четыре провода (рис.3).

Для чего применяются различные схемы подключения датчиков температуры сопротивления?

Дело в том, что измеряемым параметром при применении таких датчиков является сопротивление датчика, однако провода имеют собственное сопротивление и внсят тем самым определенную погрешность.

Например, если датчик температуры Pt100 при нуле градусов цельсия (сопротивление 100 Ом) подключен по двух проводной схеме медным проводом сечением 0,12 мм2, длина соединительного кабеля 3 м, то два провода в сумме дадут сопротивление около 0,5 Ом в результате набегает погрешность - датчик дает суммарное сопротивление 100,5 Ом, что соответствует температуре примерно 101,2 градуса.

Эту погрешность можно скорректировать прибором (если прибор это позволяет), введя корректировку на 1,2 градуса. Однако такая корректировка не может полностью компенсировать сопротивление проводов датчика. Это связано с тем, что медные провода являются сами по себе термосопротивлениями, т.е. сопротивление проводов так же меняется от темепратуры. Причем в случае например с нагреваемой камерой часть проводов, которая находится вместе с датчиком нагревается и меняет сопротивление, а часть за пределами камеры меняется с изменением температуры в комнате.

В случае рассмотреном выше при сопротивлении проводов 0,5 ома при нагреве на каждые 250 градусов сопротивление проводов может измениться практически вдвое. Дав дополнительно 1,2 градуса цельсия погрешность.

Для исключения влияния сопротивления проводов применяют трехпроводную схему подключения датчика температуры. При такой схеме подключения прибор измеряет суммарное сопротивление датчика с проводами и сопротивление двух проводов (или одного провода и умножает его на 2) и вычитает сопротивление проводов из суммарного, выделяя тем самым чистое сопротивление датчика. Такая схема подключения позволяет получать достаточно высокую точность при значительных влияниях сопротивлений проводов на тчоность измерения. Однако данная схема не учитывает, что провода ввиду погрешностей изготовления могут обладать разным сопротивлением (в следствии неоднородности материала, изменения сечения по длине и пр.)  такие погрешности вводят меньшие отклонения в отображаемой температуре чем при двух проводной схеме, однако при больших длинах проводов могут быть существенны. В таких случаях может потребоваться применение четырех проводной схемы подключения, в которой прибор измеряет непосредственно сопротивление датчика без учета соединительных проводов.

В каких случаях можно применять двух проводную схему подключения:

1. Диапазон измерения не большой (например 0...40 градусов) и требуется невысокая точность (например 1 градус)

2. Соединительные провода имеют большое сечение и длина их не велика, т.е сопротивление проводов мало по сравнению с сопротивлением датчика и не вносит существенной погрешности. Например суммарное сопротивление 2 проводов 0,1 ом, а сопротивление датчика меняется на 0,5 Ома на градус, требуемая точнось 0,5 градуса, таким образом сопротивление проводов вносит погрешность меньше, чем допустимая погрешность.

Трехпроводная схема подключения датчиков температуры сопротивления:

Наиболее распространненная схема подключения, применяемая для измерений на удалении датчика от 3 до 100 м, позволяющая в диапазоне до 300 градусов иметь погрешность порядка 0,5 %, т.е. 0,5 С на 100 С.

Четырех проводная схема подключения:

Применяется как правило для прецизионных измерений с точностью 0,1 С и выше.

Прозвонка (проверка) датчиков температуры сопротивления:

Для прозвонки датчиков температуры требуется обычный тестер показывающий сопротивление, для датчиков с сопротивлением при нуле градусов до 100 ом включительно потимальный диапазон измерения тестера до 200 Ом.

Прозвонку можно производить при комнатной температуре, либо при другой заранее известной температуре входящей в рабочую зону датчика (например поместив датчик в сосуд с водо-ледяной смесью 0 градусов или кипящий чайник примерно, с поправкой на давление, 100 градусов).

При прозвонке определяется, какие провода соединены между собой накоротко возле датчика, сопротивление между такими проводами как правило существенно меньше чем сопротивление датчика (это сопротивление между выводами 1,3 и 2,4). Сопротивление между такими выводами для стандартных датчиков составляет от 0 до 5 Ом, в зависимости от сечения и длинны соединительных проводов. Найдя провода с таким значением сопротивления мы однозначно можем определить какие выводы куда подключать. При трехпроводной схеме выводы 1 и 3 равнозначны т.е. если их подключить наоборот на измерение это никак не повлияет. При четырехпроводной схеме пары проводов 1,3 и 2,4 между собой равнозначны, и внутри пары между собой провода тоже равнозначны, т.е. первый с третим можно переставлять между собой, и второй с четвертым можно переставлять, и целиком пару 1,3 можно переставить с парой 2,4 на результаты измерений это не повлияет.

Кроме этого проверяется, что датчик рабочий, т.е. выдает то сопротивление которое должен при данной температуре (измерение между выводами 1 и 2).

Таблицу значений сопротивлений для основных типов датчиков при разных температурах можно посмотреть тут.

Кроме этого нужно убедиться, что датчик не замыкает на корпус термопреобразователя, прозвонив на мегаомном диапазоне (20...200 МОм) сопротивление между проводами и корпусом датчика, при этом руками касаться контактов корпуса, проводов и щупов нельзя. Если на мегаомах тестер показывает не бесконечное сопротивление, то скорее всего в корпус датчика попал жир или влага, такой датчик может работать некоторое время, но точность показаний будет снижаться, показания могут плавать.

Каким образом можно подключить датчик температуры сопротивления если его схема подключения не совпадает со схемой на приборе?

Рассмотрим различные варианты:

1. в наличии есть двухпроводный датчик температуры

Соответственно если подключить требуется к прибору с трехпроводной или четырехпроводной схемой, то можно установить соответственно одну или две перемычки на контактах прибора, в местах, где подключаются короткозамкнутые провода. На рисунках 4 и 5 это обозначено перемычками на контактах 1,3 и 2,4.

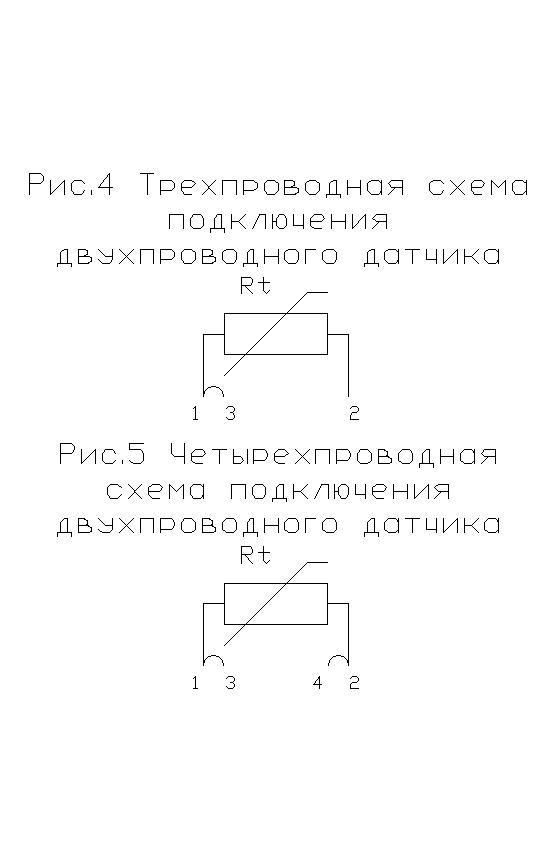

Подключение двухпроводного датчика по трех- и четырехпроводной схеме

Несомненно такое подключение приведет к погрешности измерения, и если прибор не позволяет её скомпенсировать, то можно в требуемом диапазоне измерения определить погрешность показаний используя образцовый термометр и рассчитать корректировку, которую нужно прибавлять к показаниям. Это позволит временно решить проблему и не останавливать технологический процесс.

2. в наличии есть трехпроводный датчик температуры

Если подключать такой датчик по двухпроводной схеме рекомендуется соединить два короткозамкнутых у датчика провода вместе, для уменьшения споротивления соединительных проводов (так же можно один из короткозамкнутых проводов заизолировать и не подключать или откусить кусачками). Датчик будет работать в двухпроводной схеме не внося никакой дополнительной погрешности.
