Иглы для инъектора

Наша организация изготавливает иглы для инъекторов любой конструкции.

Все иглы для инъекторов изготавливаются из пищевой нержавейки марки 08(12)Х18Н10Т.

При изготовлении самой иглы применяется упругая (пружинящая) нержавеющая сталь, и самые передовые методы сварки, что позволяюет увеличивать срок службы игол и гарантирует их качество.

Ниже на рисунке приведено изображение иглы для инъектора, изготавливленной под заказ.

Кроме игл для инъектора под заказ изготавливаем иглы для обескровливания диаметром 4, 5, 6, 7, 8 мм.

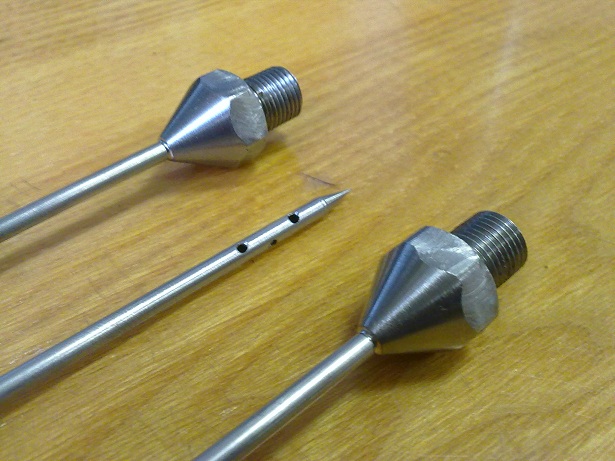

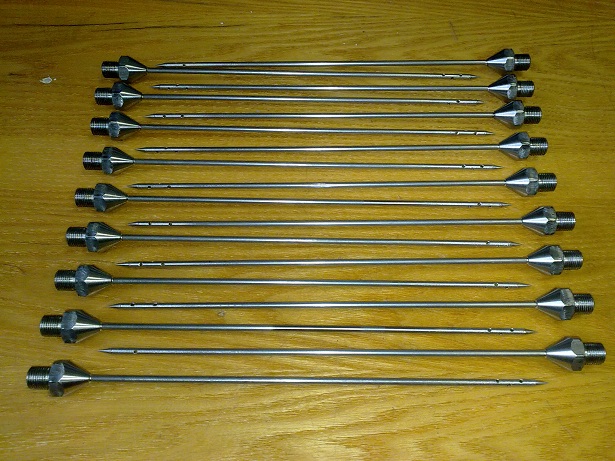

Игла для инъектора 3 мм

Возможности нашего оборудования позволяют сваривать трубки различных диаметров 2,3,4 мм, получая иглы с переходным диаметром, повышая жесткость иглы, и при этом обеспечивая минимальный диаметр в месте входа в продукт. При этом применяется сварка без присадок и дополнительных материалов, таким образом сплавляются два одинаковых металла, ширина шва от 0,3 до 1 мм. Шов чистый, гладкий, однородный материал шва пищевая нержавеющая сталь марки 08(12)Х18Н10Т. Каждая игла после сварки проходит проверку на герметичность сварочных швов.

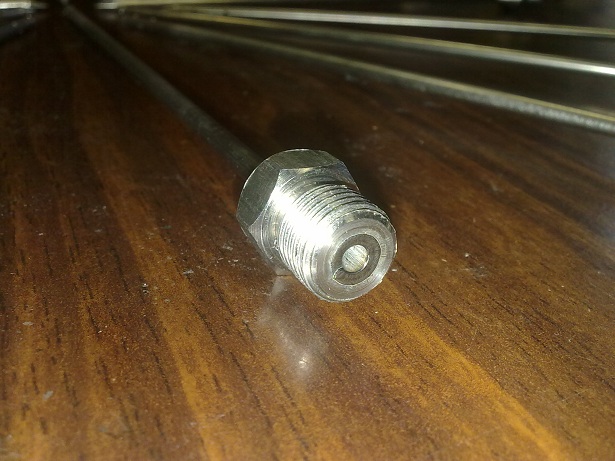

Внутренняя заварка штуцера иглы для инъектора

Для одинарных игл штуцер проваривается с двух сторон, обеспечивая лучшую герметичность и долгий срок службы.

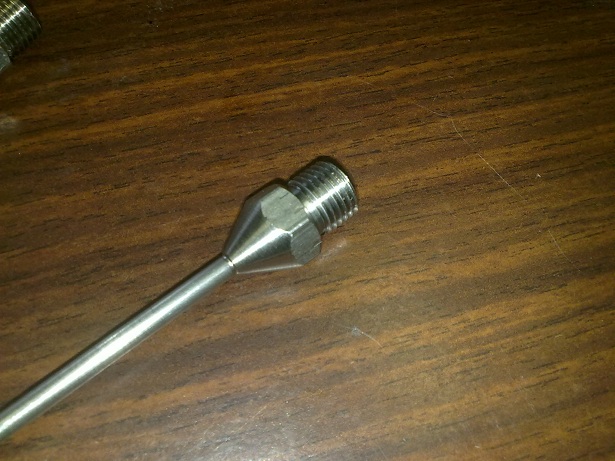

Внешняя заварка штуцера иглы инъектора

Запайка штуцера иглы обеспечивает долгий срок службы

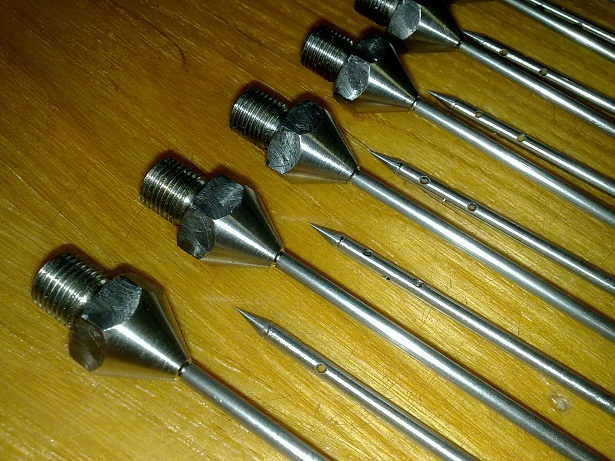

Конструкция иглы для инъектора 3 мм

Конструкция и распределение отверстий в игле может быть любой конфигурации и диаметра по требованию заказчика. Варианты отверстий могут быть следующие:

- 4 отверстия в кончике иглы на одном расстоянии от кончика (как правило 6 мм) под углом 90 градусов

- 2 отверстия на расстоянии от кончика 6 мм, еще 2 под уголм 90 градусов к первым на расстоянии 12 мм итого 4 отверстия

- 2 отверстия на расстоянии от кончика 6 мм, еще 2 под уголм 60 градусов к первым на расстоянии 12 мм итогоеще 2 под уголм 60 градусов ко вторым на расстоянии 18 мм итого 6 отверстий

- 2 отверстия на расстоянии от кончика 6 мм, еще 2 под уголм 90 градусов к первым на расстоянии 12 мм итогоеще 2 под уголм 90 градусов ко вторым на расстоянии 18 мм итого 6 отверстий

Возможны и другие варианты.

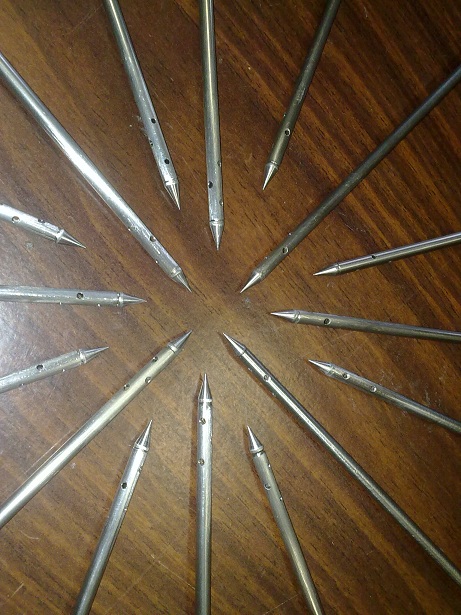

Отверстия в иглах для инъектора

Конструктив игл для инъектора может быть любой, мы можем изготовить конструкцию иглы и штуцера по Вашему образцу или по чертежам. Обладаем опытом изготовления игл как для конечных потребителей, так и для производителей технологического оборудования (ручных и автоматических инъекторов).

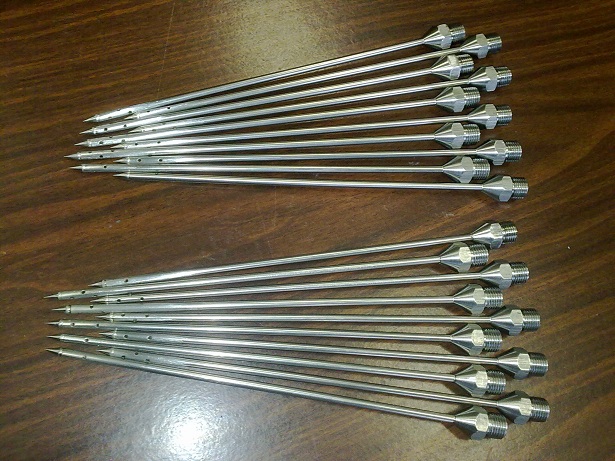

Иглы для инъектора диаметром 4 мм

Серийное изготовление игл для инъектора

Можем изготовить иглы для импортных инъекторов в 1,5-2 раза дешевле оригинальных.

Есть опыт изготовления игл для инъектора диаметром 2 мм, применяемых в основном для рыбных продуктов, в том числе игл с переходом с 2-х мм на 3 мм. Острие игл диаметром 2 мм и менее выполняется в виде скошенного среза.

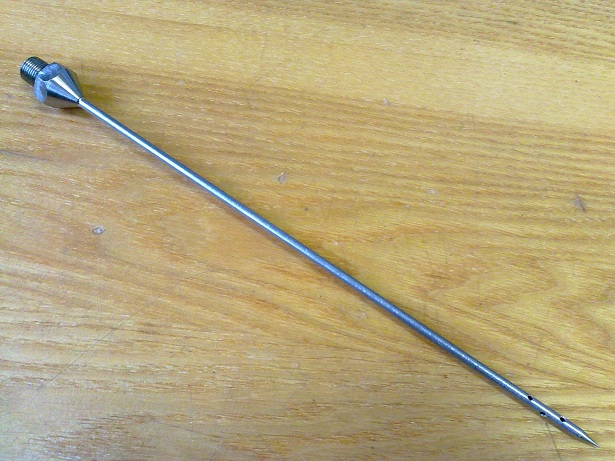

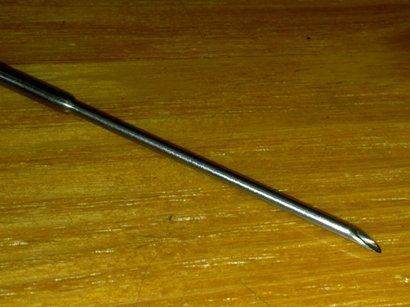

На фотографии представлена игла для инектора с переменным диаметром:

острие иглы имеет диаметр 2 мм и выполнено со скосом, основная часть имеет диаметр 3 мм; возможно изготовление с переходом с диаметра 1,5 мм (и менее) на диаметр 2 мм.

Игла для инектора с переменным диаметром

Игла для инъектора диаметром 3 мм для куриного сырья (или универсальных- ряд производителей используют их как для мяса животных так и для мяса птицы), возможно изготовление таких игл с переходом с 3-х мм на 4 мм.

Иглы диаметром 4 мм применяются для посола мяса крупных животных (свинина, говядина).

Иглы предназначены для введения рассолов как правило при изготовлении копченой и деликатесной продукции, на автоматических и полуавтоматических инъекторах. Возможно изготовление и использование одинарных, двойных, тройных и четверных игол (любых других, если это позволяет конструкция инъектора). Как правило многоигольчатые иглы применяются для шприцевания бескостных продуктов.

Иглы диаметром 3,4 мм обычно имеют 4-6 отверстий в непосредственной близости к острию, расположенные под углом 90 градусом, иглы диаметром 2 мм имеют одно отверстие на срезе.

Длина иглы определяется характеристиками оборудования.

Изготавливаем иглы для инъекторов с резьбовым и быстроесъемным штуцером, с разборными и не разборными конструкциями штуцера.

Ниже приведен пример изготавливаемых игол с разъемным штуцером 4 иглы диаметром 3 мм:

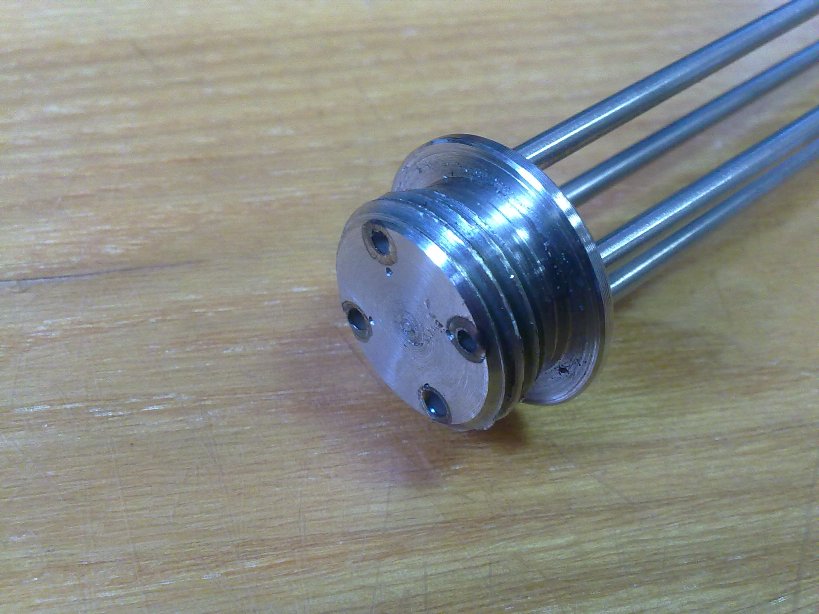

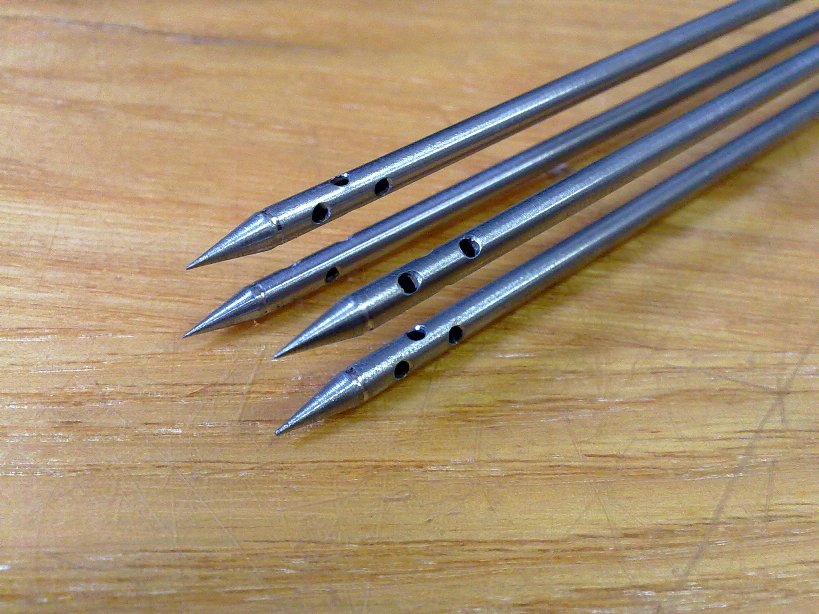

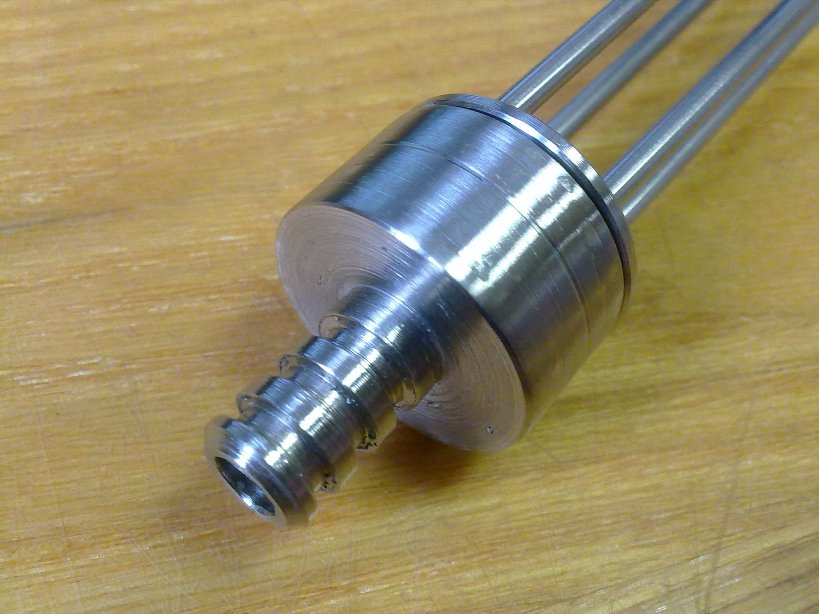

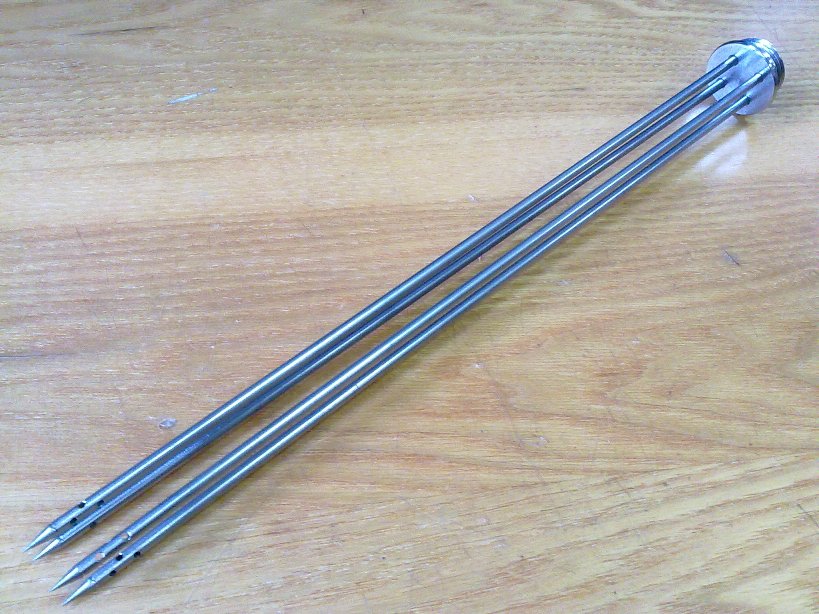

Запайка игол для инъектора штуцер InjectStar   Иглы для инъектора InjectStar четверные 3 мм
 Игла для инъектора счетвереная  Игла инъекторная с разборным штуцером

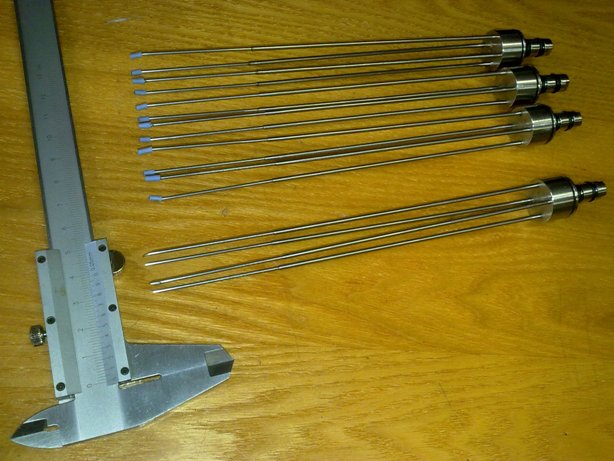

Рыбные иглы для инъекторов с разборным штуцером приведены на следующих рисунках (иглы четверные с переходом с диаметра 2 на 1,5мм):

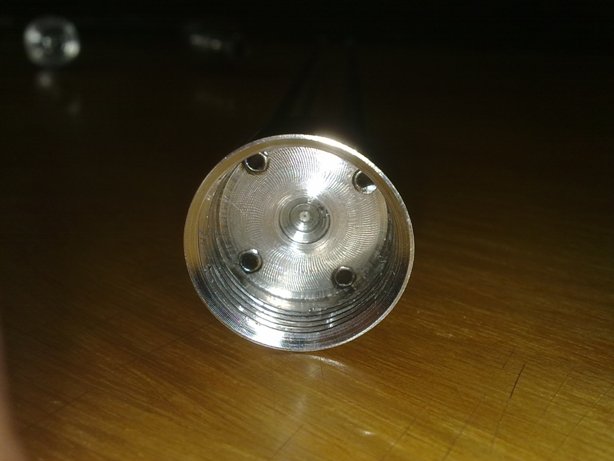

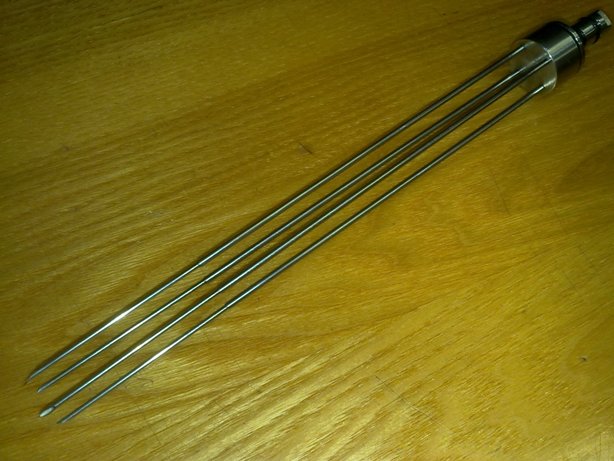

Игла инъекторная для рыбы   Иглы для инъекторов Fomaco

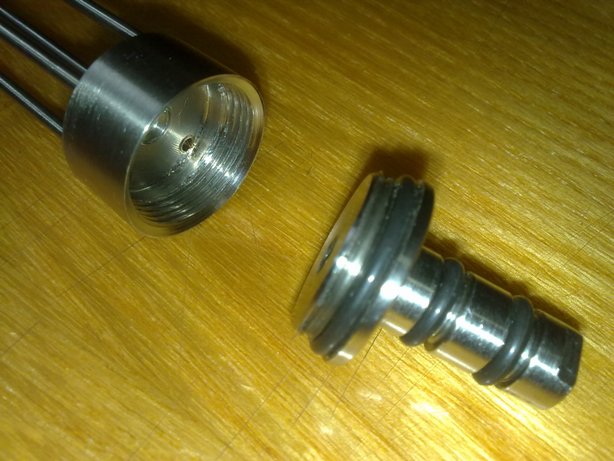

 Игла для инъектора с разборным штуцером  Иглы для Fomaco



При заказе игл для инъектора необходимо указывать максимально полную информацию, в случае отсутствия отметить прочерком) параметры не обязательно должны соответствовать оригинальным, по заказу мы можем изготавливать любые иглы:

1. Марка инъектора ________________

2. Маркировка иглы ________________

3. Конструктив штуцера разборный/неразборный

4. Диаметр игол ____ мм , если надо указать с переходом на какой диаметр ___ мм

5. Кол-во отверстий в игле ___ шт. диаметр отверстий ___ мм.

6. Если есть желательно прислать чертеж.

В любом случае иглы изготавливаются после полного согласования с заказчиком всех параметров и подписания эскиза. Мы несем 100% ответственность за качество изготавливаемых игол для любых моделей инъекторов.





Ориентировочная стоимость игол (реальная стоимость определяется с учетом сложности изготовления) руб., включая НДС
Игла одинарная с простым штуцером Опт. Розн.   Игла одинарная с разборным штуцером и комплектом прокладок Опт. Розн.
2 мм 400 468   2 мм 490 637
3 мм 400 468   3 мм 510 663
4 мм 400 468   4 мм 510 663
Игла двойная с простым штуцером       Игла двойная  с разборным штуцером и комплектом прокладок
2 мм 630 819   2 мм 780 1014
3 мм 670 871   3 мм 820 1066
4 мм 670 871   4 мм 820 1066
Игла тройная с простым штуцером       Игла тройная  с разборным штуцером и комплектом прокладок
2 мм 920 1196   2 мм 1070 1391
3 мм 980 1274   3 мм 1130 1469
4 мм 980 1274   4 мм 1130 1469
Игла четверная с простым штуцером       Игла четверная  с разборным штуцером и комплектом прокладок
2 мм 1210 1573   2 мм 1360 1768
3 мм 1290 1677   3 мм 1440 1872
4 мм 1290 1677   4 мм 1440 1872

Если применяются иглы с переменным диаметром, например с переходом с диаметра 2 мм на 3мм или с 3 мм на 4мм, то цена иглы увеличивается:

для одинарной на 150 р.

для двойной на 300 р.

для тройной на 450 р.

для четверной на 600 р.

Изготавливаем иглы для инъекторов InjectStar (Инжект Стар), MeatMaster (Мит Мастер), ПМ-ФИ-05, МИФ-ИР-05, ПМ-ФМШ-05, Fomaco (Фомако), Suhner, Guenther (Гюнтер), Dorit (Дорит), RUEHLE (Руле), Karpowicz (Карпович), SCHROEDER и любых других.

Иглы для инъектора Dorit (замещающие):



Название по маркировке

производителя инъектора

(марка иглы)

Характеристики Габаритный чертеж иглы
DOR 01/2

Двойные иглы для инъектора DORIT с треугольным концом

диаметр иглы 3 мм длина 258 мм

Двойные иглы для инъекторов Dorit с треугольным острием
DOR 02/1

Одинарная игла для инъектора DORIT с круглым концом

диаметр иглы 4,5 мм длина 258 мм

Иглы для инъекторов Dorit одинарные с коническим концом
DOR 03/1

Одинарные иглы для инъектора DORIT с треугольным концом

диаметр иглы 4,5 мм длина 258 мм

Иглы для инъекторов Dorit одинарные с треугольным концом
DOR 04/2

Двойная игла для инъектора DORIT с треугольным концом

диаметр иглы 3 мм длина 300 мм

Иглы для инъекторов Dorit двойные с треугольным концом


Игла для инъектора DORIT двойная треугольный конец

диаметр иглы 4 мм длина 265 мм

Иглы для инъекторов Dorit двойные с треугольным концом
DOR 05/2a X = Ø 2,0 mm
DOR 05/2b X = Ø 2,4 mm

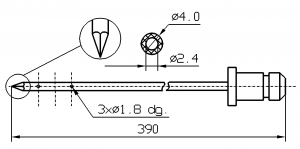

DOR 06/1

Иглы для инъектора DORIT треугольный конец

диаметр иглы 4 мм длина 390 мм

Иглы для инъекторов Dorit одинарные с треугольным концом

Иглы для инъектора Ruhle (замещающие):



 Название по маркировке

производителя инъектора

(марка иглы)

Характеристики Габаритный чертеж иглы

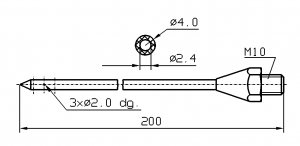

RUH 01/1

Иглы для инъекторов RUHLE

Одинарная диаметр 4(3) мм

200 мм

Иглы для инъекторов RUHLE одинарные 4 мм х 200мм
RUH 02/1

Иглы для инъекторов RUHLE

Одинарная диаметр 4(3) мм

220 мм

Иглы для инъекторов RUHLE одинарные 4 мм х 220мм
RUH 03/1

Иглы для инъекторов RUHLE

Одинарная диаметр 4(3) мм

235 мм

Иглы для инъекторов RUHLE одинарные 4 мм х 235 мм

Иглы для инъектора GUENTHER  (замещающие)



Название по маркировке

производителя инъектора

(марка иглы)

Характеристики Габаритный чертеж иглы
GUN 03/1

Игла применяется в инъекторах марки GUENTHER

Диаметр иглы 4 мм

Длина иглы 188 мм

Иглы для инъекторов Guenther одинарные 3 мм х 188 мм
GUN 01/1

Иглы для инъектора GUENTHER треугольный конец

Диаметр иглы 4 мм

Длина иглы 320 мм

Иглы для инъекторов Guenther одинарные 4 мм х 320 мм
GUN 02/1

Игла применяется в инъекторах марки GUENTHER треугольный конец

 Диаметр иглы 3 мм

Длина иглы 320 мм





Иглы для инъекторов Guenther одинарные 3 мм х 320 мм
GUN 04/1

Иглы для инъектора GUENTHER

 Диаметр иглы 3 мм

Длина иглы 365 мм





Иглы для инъекторов Guenther одинарные 3 мм х 365 мм
GUN 10/1

Игла для инъектора GUENTHER

Диаметр иглы 3 мм

Длина иглы 365 мм





Иглы для инъекторов Guenther одинарные 3 мм х 365 мм с резьбой

Иглы для инъектора SCHROEDER (замещающие):

Название по маркировке

производителя инъектора

(марка иглы)

Характеристики Измерение


Инъекторная игла для SCHROEDER

диаметр 4 мм длина 332 мм

Иглы для инъекторов Schroeder одинарные 4 мм х 332 мм
SRH 01/1a Внутренний диаметр X = Ø 2,0 mm
SRH 01/1b Внутренний диаметр X = Ø 2,4 mm
SRH 08/1

Иглы для инъектора SCHROEDER со скошенным острием

диаметр 3 мм длина 352 мм

Иглы для инъекторов Schroeder одинарные 3 мм х 352 мм скошенное острие
SRH 09/1

Инъекторная игла для SCHROEDER с конусным острием

диаметр 3 мм длина 352 мм

Иглы для инъекторов Schroeder одинарные 3 мм х 352 мм коническое острие


Иглы для инъектора SCHROEDER

 диаметр 4 мм длина 352 мм

2 отверстия 1,2 мм





Иглы для инъекторов Schroeder одинарные 4 мм х 352 мм два отверстия 1.7 мм
SRH 03/1a Диаметр внутреннего отверстия X = Ø 2,0 mm
SRH 03/1b Диаметр внутреннего отверстия X = Ø 2,4 mm
  Инъекторная игла для SCHROEDER

диаметр 4 мм длина 352 мм

2 отверстия 1,7 мм

Иглы для инъекторов Schroeder одинарные 4 мм х 352 мм два отверстия 1.2 мм
SRH 04/1a X = Ø 2,0 mm
SRH 04/1b X = Ø 2,4 mm


Инъекторная игла для SCHROEDER

 диаметр 4 мм длина 352 мм

4 отверстия 1,7 мм





Иглы для инъекторов Schroeder одинарные 4 мм х 352 мм четыре отверстия 1.7 мм
SRH 02/1a X = Ø 2,0 mm
SRH 02/1b X = Ø 2,4 mm


Иглы для инъектора SCHROEDER

 диаметр 4 мм длина 457 мм

2 отверстия 1,7 мм





Иглы для инъекторов Schroeder одинарные 4 мм х 457 мм два отверстия 1.7 мм
SRH 07/1a X = Ø 2,0 mm
SRH 07/1b X = Ø 2,4 mm


Инъекторная игла для SCHROEDER

 диаметр 4 мм длина 4577 мм

4 отверстия 1,2 мм





Иглы для инъекторов Schroeder одинарные 4 мм х 457 мм четыре отверстия 1.2 мм
SRH 05/1a X = Ø 2,0 mm
SRH 05/1b X = Ø 2,4 mm

Иглы для инъектора Inject Star (замещающие)



Название по маркировке

производителя инъектора

(марка иглы)

Характеристики Габаритный чертеж иглы

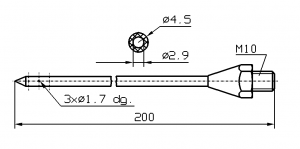

GLO 03/1

Иглы для инъектора INJECTSTAR

диаметр 4,5 мм длина 200 мм

Резьба М10 (под заказ М10х1)

Иглы для инъекторов InjectStar одинарные 4 и 5 мм х 200 мм с резьбой

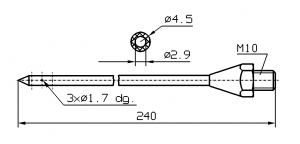

GLO 02/1 Марка инъектора INJECTSTAR

диаметр 4,5 мм длина 240 мм

Резьба М10 (под заказ М10х1)

Иглы для инъекторов InjectStar одинарные 4 и 5 мм х 240 мм с резьбой
GLO 01/2

Иглы для инъектора INJECTSTAR

Игла двойная с разборным штуцером

диаметр 4 или 3 мм длина 270 мм

Иглы для инъекторов InjectStar двойные 4 и 3 мм х 270 мм с разборным штуцером
GLO 12/4

Марка инъектора INJECTSTAR

Игла четверная с разборным штуцером

диаметр 4 или 3 мм длина 270 мм

Иглы для инъекторов InjectStar четверные 4 и 3 мм х 270 мм с разборным штуцером


Марка инъектора INJECTSTAR

диаметр 4 мм или 3 мм

 Игла без резьбовой втулки длина 253 мм

Иглы для инъекторов InjectStar одинарные 4 и 3 мм х 253 мм с разборным штуцером
GLO 13/1a oG X = Ø 2,0 mm
GLO 13/1b oG X = Ø 2,4 mm


Иглы для инъектора INJECTSTAR

Игла одинарная с резьбовой втулкой

диаметр 4 мм длина 271 мм

Иглы для инъекторов InjectStar одинарные 4 и 3 мм х 271 мм с разборным штуцером
GLO 13/1a X = Ø 2,0 mm
GLO 13/1b X = Ø 2,4 mm
GLO 01/A

Резьбовая втулка для инъекторной иглы

INJECTSTAR

Резьбовая втулка для инъекторов InjectStar



Иглы замещающие для инъектора Fomaco



Название по маркировке

производителя инъектора

(марка иглы)

Характеристики Габаритный чертеж иглы
FOM 24/1

Иглы для инъектора FOMACO коническая

одинарная, диаметр 3 мм, длина 238 мм

одно двойное(сквозное) отверстие 1,2 мм

FOM 18/1 Инъекторная игла FOMACO коническая

одинарная, диаметр 3 мм, длина 238 мм

три двойных(сквозных) отверстия 0,8 мм

FOM 02/1 Инъекторная игла FOMACO коническая

одинарная, диаметр 3 мм, длина 300 мм

два двойных(сквозных) отверстия 1,2 мм

FOM 03/1 Инъекторная игла FOMACO треугольный конец

одинарная, диаметр 5 мм, длина 300 мм

два двойных(сквозных) отверстия 1,2 мм

  Инъекторная игла FOMACO коническая

одинарная, диаметр 4 мм, длина 300 мм

два двойных(сквозных) отверстия 1,2 мм

FOM 01/1a X = ø 2,0 mm
FOM 01/1b X = ø 2,4 mm
  Иглы для инъектора FOMACO коническая

двойная, диаметр 4 мм, длина 305 мм

два двойных(сквозных) отверстия 1,2 мм

FOM 05/2a X = ø 2,4 mm
FOM 05/2b X = ø 2,0 mm
  Инъекторная игла FOMACO треугольная

двойная, диаметр 4 мм, длина 305 мм

два двойных(сквозных) отверстия 1,2 мм

FOM 10/2a X = ø 2,0 mm
FOM 10/2b X = ø 2,4 mm
FOM 06/2 Инъекторная игла FOMACO коническая

двойная, диаметр 3 мм, длина 305 мм

два двойных(сквозных) отверстия 1,2 мм

FOM 07/3 Иглы для инъектора FOMACO коническая

тройная, диаметр 3 мм, длина 305 мм

два двойных(сквозных) отверстия 1,2 мм

FOM 08/4 Инъекторная игла FOMACO коническая

четверная, диаметр 3 мм, длина 305 мм

два двойных(сквозных) отверстия 1,2 мм

  Инъекторная игла FOMACO коническая

четверная, диаметр 4 мм, длина 305 мм

два двойных(сквозных) отверстия 1,2 мм

FOM 09/4a X = ø 2,0 mm
FOM 09/4b X = ø 2,4 mm
FOM 04/1 Инъекторная игла FOMACO треугольная

одинарная, диаметр 3 мм, длина 388 мм

два двойных(сквозных) отверстия 1,2 мм

FOM 17/2  Иглы для инъектора FOMACO скос

двойная, диаметр 4 мм, длина 205 мм

FOM 16/2 Инъекторная игла FOMACO скос

двойная, диаметр 2.5 мм, длина 205 мм

(инъекторные иглы для рыбы)

  Инъекторная игла FOMACO скос

двойная, диаметр 2 мм, длина 205 мм

(инъекторные иглы для рыбы)

FOM 23/2a X = ø 0,8 mm
FOM 23/2b X = ø 1,0 mm
FOM 15/3 Инъекторная игла FOMACO скос

тройная, диаметр 2.5 мм, длина 205 мм

(инъекторные иглы для рыбы)

  Инъекторная игла FOMACO скос

тройная, диаметр 2 мм, длина 205 мм

(инъекторные иглы для рыбы)

FOM 22/3a X = ø 0,8 mm
FOM 22/3b X = ø 1,0 mm
  Инъекторная игла FOMACO скос

четверная, диаметр 2 мм, длина 205 мм

(инъекторные иглы для рыбы)

FOM 21/4a X = ø 0,8 mm
FOM 21/4b X = ø 1,0 mm
FOM 14/4 Инъекторная игла FOMACO скос

четверная, диаметр 2.5 мм, длина 205 мм

(инъекторные иглы для рыбы)

FOM  13/2 Инъекторная игла FOMACO скос

двойная, диаметр переменный 1,5 - 2 мм, длина 205 мм

(инъекторные иглы для рыбы)

FOM 12/3 Инъекторная игла FOMACO скос

тройная, диаметр переменный 1,5 - 2 мм, длина 205 мм

(инъекторные иглы для рыбы)

FOM 11/4 Инъекторная игла FOMACO скос

четверная, диаметр переменный 1,5 - 2 мм, длина 205 мм

(инъекторные иглы для рыбы)

FOM 26/3 Инъекторная игла FOMACO скос

тройная, диаметр 2 мм, длина 305 мм

(инъекторные иглы для рыбы)

FOM 05/A Резьбовая втулка  FOMACO



Иглы замещающие для инъектора Suhner



Название по маркировке

производителя инъектора

(марка иглы)

Характеристики Габаритный чертеж иглы
SUH 09/1

Инъекторная игла SUHNER

Диаметр 4 мм, длина 230 мм

Штуцер быстросъемный



Инъекторная игла SUHNER

Диаметр 4 мм, длина 235 мм

Штуцер резьбовой

SUH 01/1a X = 4 x 1,7 dg
SUH 01/1b X = 3 x 1,7 dg

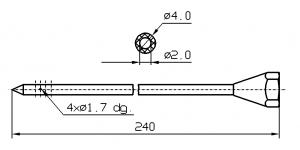

SUH 05/1

Инъекторная игла SUHNER

Диаметр 4 мм, длина 240 мм

Штуцер резьбовой





SUH 10/2

Инъекторная игла SUHNER двойная

Диаметр 3 мм, длина 230 мм

Штуцер быстросъемный разборный









SUH 08/2

Инъекторная игла SUHNER двойная

Диаметр 4 мм, длина 230 мм

Штуцер быстросъемный разборный





SUH 03/2a

Инъекторная игла SUHNER двойная

Диаметр 3 мм, длина 300 мм

Штуцер быстросъемный разборный







Инъекторная игла SUHNER

Диаметр 4 мм, длина 300 мм

Штуцер быстросъемный





SUH 02/1a X = ø 2,0 mm
SUH 02/1b X = ø 2,4 mm



Марки оборудования и игл, названия производителей (InjectStar (Инжект Стар), MeatMaster (Мит Мастер), ПМ-ФИ-05, МИФ-ИР-05, ПМ-ФМШ-05, Fomaco (Фомако), Suhner, Guenther (Гюнтер), Dorit (Дорит), RUEHLE (Руле), Karpowicz (Карпович), SCHROEDER) перечисленные выше использованы как примеры и являются зарегистрированными торговыми марками данных компаний, не имеют к нам никакого отношения, использованы как справочные материалы, взяты из открытых источников.

Тел:     +7(495)676-6031, 676-0448, 960-92-41
Факс:  +7(495)676-6031, 676-0448, 960-92-41

E-mail: zamer@zamer.ru


Яндекс цитированияRambler's Top100
создание сайта - saity.ru
