Каталог / Приборы управления с сенсорным экраном / Прибор для вакуумного шприца ИТР-Г01А

1 2 3 Нажмите для увеличения

Цена по запросу* *Розничная цена, включая НДС шт. Прибор состоит из дисплея и блока управления. Дисплей: 5,7 ", 320х240 точек, 65536 цветов Релейный блок: 10 реле, оптоизолированный аналоговый выход для управления ПЧ 12 оптоизолированных входов

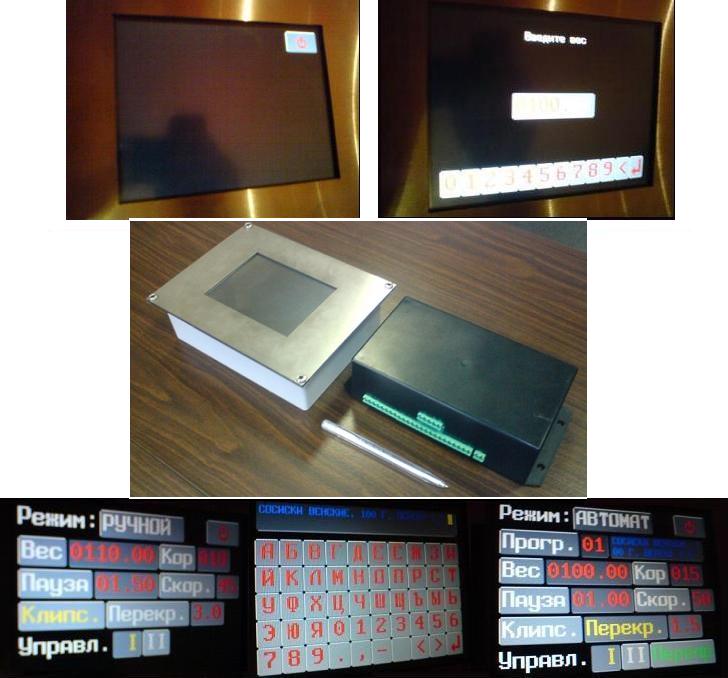

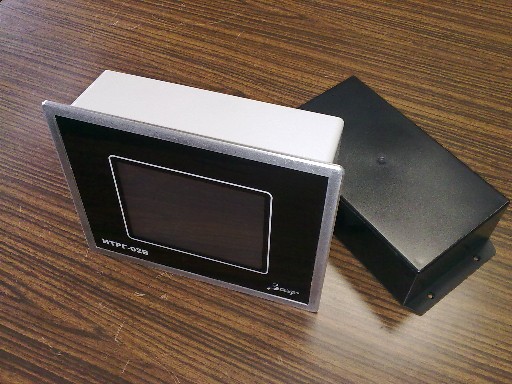

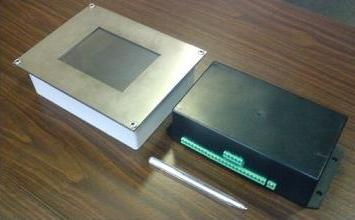

Прибор состоит из сенсорного дисплея 5,7 " и блока управления.

РАБОТА:

1) При включении прибор переходит в ручной режим. Данный режим предназначен для проверки работы прибора и подбора параметров для новых видов изделий.

В ручном режиме можно производить прямую набивку. А в случае аварийной остановки программы, перейдя в ручной режим, можно завершить набивку, клипсование или перекрутку.

2) В автоматическом режиме осуществляется набивка по заданной программе.

Для программы задаются следующие параметры:

Вес порции                                      0000.00 … 9999.99 г

Корректировка первой порции     0 … 999 г

Пауза между порциями                  00.00 … 99.99 с

Скорость набивки                           0…50 (100)

Можно включить работу клипсатора или перекрутчика.

Если выбран перекрутчик можно задать кол-во перекруток 0.0 … 9.9

Выбирается режим запуска:

1-     набивка идет при нажатой педали, останавливается при отпускании (последняя порция в любом случае набивается до конца).

2-     набивка запускается нажатием педали, отпускание педали набивку не останавливает. Остановка набивки происходит при повторном нажатии педали (последняя порция в любом случае набивается до конца).

Созданные программы запоминаются и могут быть использованы в дальнейшем. Максимальное кол-во программ 32.

В приборе предусмотерены следующие входы и выходы:

Выходы:

1-     Включение преобразователя частоты (реле)

2-     Включение вакуумного насоса (реле)

3-     Сигнал подача (набивка) (реле)

4-     Сигнал тормоз (стоп набивки) (реле)

5-     Импульс на клипсатор (реле)

6-     Сигнал управления перекрутчиком (реле)

7-     Сигнал задания для преобразователя частоты (оптоизолированный аналоговый выход)

Входы:

1-     Блокировка 1 (чаша закрыта)

2-     Блокировка 2 (на замыкание – датчик уровня вакуумного насоса)

3-     Блокировка 3  (на размыкание)

4-     Педаль управления (пуск)

5-     Импульсы дозирования веса (датчик на валу главного двигателя - набивка)

6-     Сигнал клипсовки (клипсовка прошла)

7-     Импульсы перекрутчика

8-     Запуск от клипсатора
