Цена * *Розничная цена, включая НДС шт. Длина верхней части оправы, мм  Высота смотрового окна, мм 285+7. 210+5.

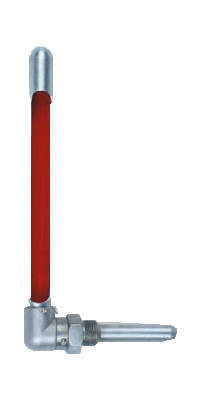

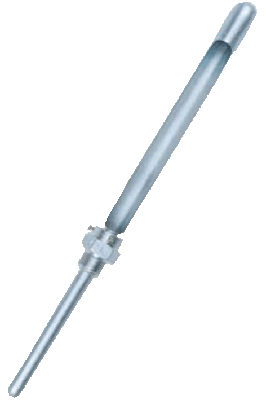

Защитные оправы предназначены для предохранения от разрушения технических термометров в процессе их эксплуатации. Оправы изготавливаются из специальных сталей, допускающих работу термометров при температурных режимах до +500 °C и давлении до 320 кГс/см2 (32 МПа). Верхняя часть оправ (чехол) изготавливается из трубки размером 26x1,5 мм и имеет окно для шкалы термометра. Нижняя часть оправ (карман) сварная, состоящая из штуцера, выточенного из шестигранного прутка под гаечный ключ 36 мм, и цельнотянутой трубки размером 18x2 мм. Штуцер нижней части имеет резьбу М27x2 мм. Угловые оправы имеют цельнометаллический переходник (для изогнутой под углом 90° нижней части термометра). Детали прямых и угловых защитных оправ взаимозаменяемые. Сборка оправ производится на винтах 3x5 с полукруглой головкой.

Обозначение	Длина нижней части оправы, мм	Соответствующая длина нижней части термометра, мм		Масса оправы, кг
		прямого	углового	прямого	углового
ОТП или ОТУ	63	66	104	0,38	0,56
-//-//-	100	103	141	0,41	0,58
-//-//-	160	163	201	0,46	0,63
-//-//-	250	253	291	0,55	0,7
-//-//-	400	403	441	0,64	0,82
-//-//-	630	633	671	0,82	1
-//-//-	1000	1003	1041	1,1
